cad工程图纸标注符号大全

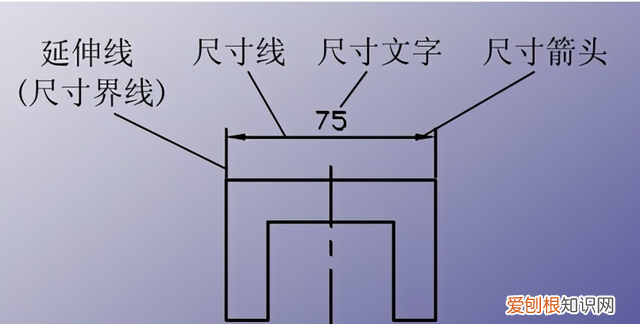

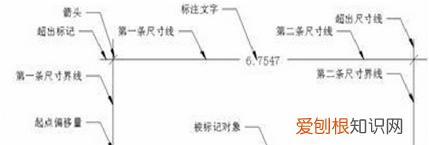

第五章、工程图纸标注
一、标注样式管理器的设置
标注前，首先要对标注样式管理器进行设置。”输入D命令—空格“ 可以直接进入。（左图）
在“样式”中选择一种，或者默认样式，或者新建一个样式，点“修改”进入设置内容（右图）。设置红色框内的内容，完成后返回，点击 “置为当前” 关闭即可。

文章插图

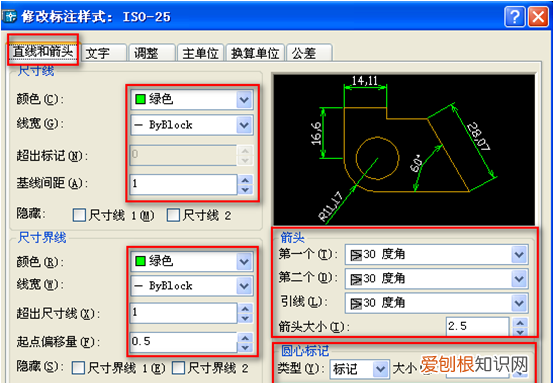

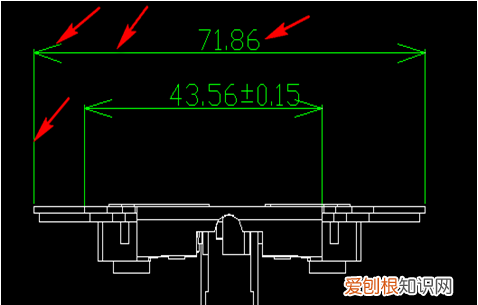

1、直线与箭头。红色框内的设置。
标注线：标注颜色尽量优先选择绿色，其次是黄色。（行业内大多用绿色）
箭头和引线箭头：选择30度，尽量不用实心箭头。（不美观，打印费油墨）
箭头大小与圆心标记大小：一般2.5 或者1.5 根据图纸实际状况定。

文章插图
2、文字。红色框内的设置。
文字颜色：颜色尽量优先选择绿色，其次是黄色。（行业内大多用绿色）
文字高度：选择3或者5 根据图纸显示的状况来定
文字位置：垂直选择上方，水平选择置中。
文字对齐：选择与尺寸线对齐。

文章插图

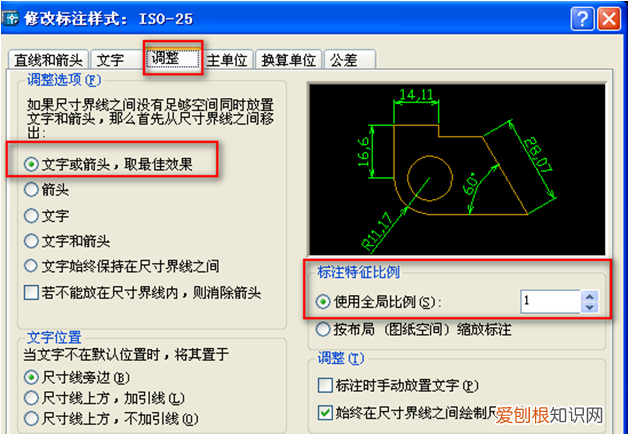

3、调整。红色框内的设置。
标注特征比例：比例选择 1 ，其他的参照下图，默认设置。

文章插图

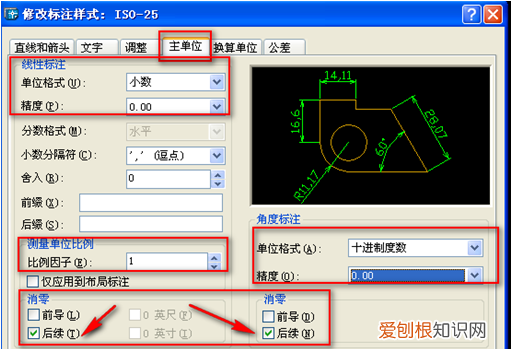

4、主单位。红色框内的设置。
单位形式：小数，精度：选择两位小数
比例因子：比例选择 1
消零：打钩两个后续
角度标注：单位选择十进制，单位选择两位小数。

文章插图
5、换算单位。红色框内的设置。
显示换算单位：不用打钩，用默认方式，换算单位一般不用设置。

文章插图

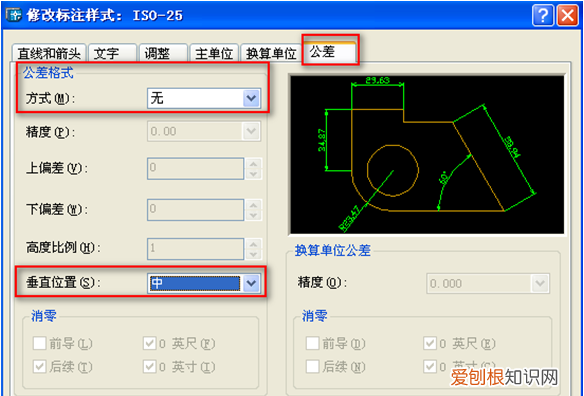

6、公差。红色框内的设置。
公差格式：选择无，在有需要标注公差的尺寸才单独标注公差上去
垂直位置：选择中。

文章插图
二、标注常用命令与应用
1、绘图常用命令如右图。要熟练掌握运用
（1）公司、企业、工厂都要求出图时间尽量快，越快越好。简单的图要求10分钟完成发出，复杂些的要求半天，最多一天，而且发出的图纸不允许出现问题，别人按图作业，做出来的产品是你预想的效果。
（2）对于复杂的图，CAD是无法直接画出来的。（如下左图），一般是在3D软件画好，再转成CAD进行编辑、标注和出图的。只有简单的图才在CAD里绘制，如下中、右图。所以,CAD的应用主要是对图纸进行编辑、修改、标注和出图。
